MCA阻燃（阻燃母粒）機(jī)理

?? 通過吸熱反應(yīng)冷卻樹脂體系

通過MCA分解成三聚氰胺和氰尿酸過程的吸熱反應(yīng)吸收樹脂燃燒所產(chǎn)生的熱量

三聚氰胺升華吸收樹脂燃燒所產(chǎn)生的熱量

?? 在凝固相和氣相中，稀釋可燃性的氣體和氧氣

通過MCA分解生產(chǎn)的氣體稀釋樹脂分解產(chǎn)生的可燃性氣體和樹脂周圍環(huán)境的氧氣

?? 在凝固相發(fā)揮作用

MCA分解產(chǎn)生氰尿酸，即使在尼龍加速降解的情況下，氰尿酸的產(chǎn)生確保了滴落的樹脂不起燃

MCA阻燃母粒的優(yōu)點(diǎn)

? 顆粒狀固體，滿足生產(chǎn)現(xiàn)場無塵化的要求。

? 阻燃母粒可提高混料與喂料的均勻度，同時(shí)也能提高阻燃劑在制品中的均勻度，***終得到品質(zhì)穩(wěn)定的產(chǎn)成品。

? 可實(shí)現(xiàn)穩(wěn)定V-0和更高GWIT溫度。

? 注塑產(chǎn)品光澤度高于粉體體系。

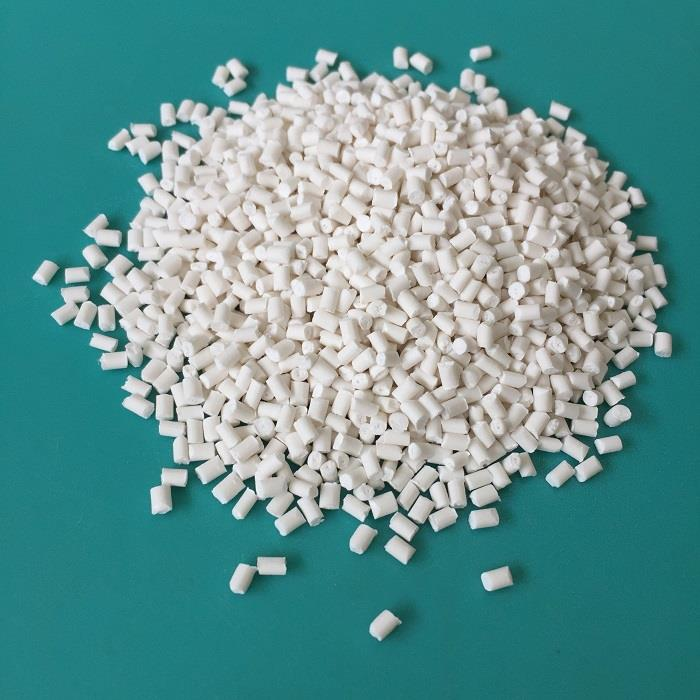

 HFFR-MB345B

特 性：

1、基于MCA的無鹵阻燃母粒，濃度高（50%），分散性好，PA6載體，對產(chǎn)品性能影響小。

2、用于PA66和PA6非填充體系中無鹵阻燃,可穩(wěn)定實(shí)現(xiàn)V-0。

3、GWIT 可到700度，GWFI 可到960度。

4、滴落阻燃（阻燃母粒）特性，很多影響其滴落的助劑對其阻燃均有不良影響，如：增韌劑、填充/增強(qiáng)料、某些潤滑劑。

參考用量

PA6中用量：  V-2  10-12%；

                       V-0  24-26%。

PA66中用量：V-2  8-10%；

                        V-0  20-22%。
