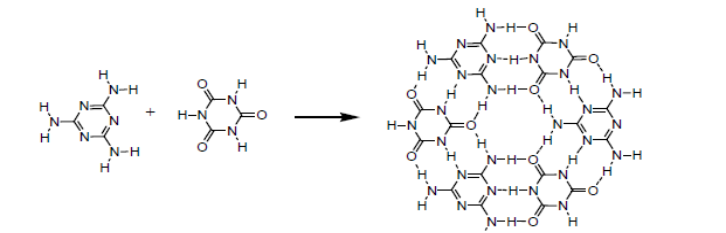

三聚氰胺氰尿酸鹽(melaminecyanyrate)是一種含氮的、無鹵環(huán)保阻燃劑，用于PA66和PA6中阻燃，阻燃性能好，與尼龍6、尼龍66樹脂相溶性好，并具有***的分散和阻燃性能，阻燃等級(jí)可達(dá)UL94V-0。

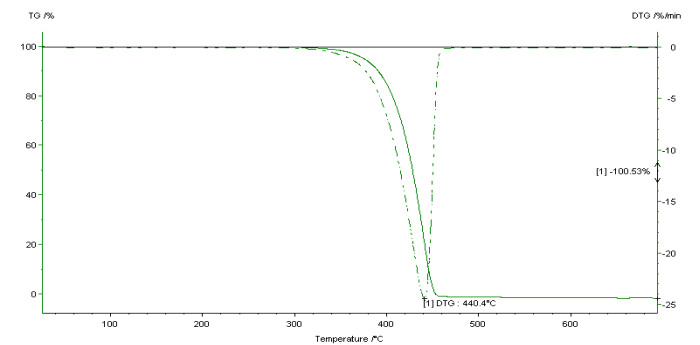

本品為白色結(jié)晶粉末，無臭無味，受熱很穩(wěn)定，300℃以下受熱非常穩(wěn)定，300℃以上開始出現(xiàn)升華，但不分解，其分解溫度約為440-450℃。

MCA的阻燃機(jī)理

1、樹脂系統(tǒng)通過吸熱反應(yīng)冷卻

由MCA分解為三聚氰胺和氰尿酸反應(yīng)，以吸熱反應(yīng)吸收樹脂燃燒產(chǎn)生的熱量。

2、三聚氰胺升華吸收樹脂燃燒產(chǎn)生的熱量。

當(dāng)凝固相和氣相時(shí)，稀釋可燃?xì)怏w和氧氣。

由MCA分解產(chǎn)生的氣體稀釋樹脂分解產(chǎn)生的可燃?xì)怏w和樹脂周圍環(huán)境的氧。

3、起凝固作用。

MCA分解生成氰尿酸，即使是在尼龍加速降解的情況下，也能保證滴落樹脂不起燃。

阻燃母料MCA的優(yōu)點(diǎn)

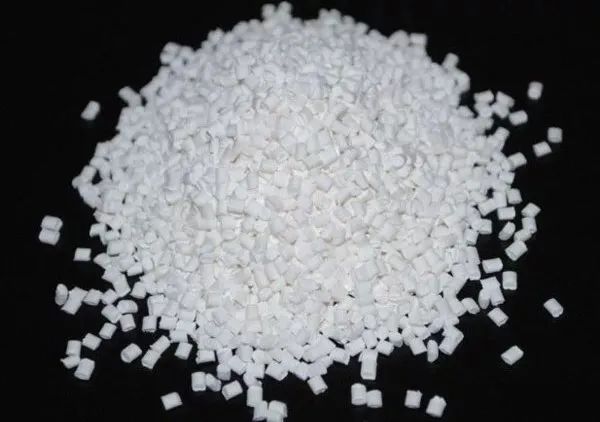

1、為粒狀固體顆粒，滿足生產(chǎn)現(xiàn)場(chǎng)無塵要求

2、阻燃母料可以提高配給料的均勻性，同時(shí)還能提高阻燃劑在制品中的均勻性，使產(chǎn)品質(zhì)量穩(wěn)定

3、可以達(dá)到穩(wěn)定V-0及更高的GWIT溫度

4、注射成型產(chǎn)品的光澤度高于粉末體系

公司生產(chǎn)的尼龍MCA阻燃母料(HFFR-MB345B)適用于尼龍66.尼龍6，不變色，不變黃，機(jī)械性能優(yōu)異，添加25%的灼熱絲不起燃。

特性：

1、以MCA為基礎(chǔ)的無鹵阻燃母料，濃度高(50%)，分散度好，PA6載體，對(duì)產(chǎn)品性能影響不大

2、PA66和PA6不填充體系無鹵阻燃，V-0可以穩(wěn)定實(shí)現(xiàn)

3、***溫度為700度，***溫度為960度

4、滴落阻燃特性，許多助劑對(duì)其阻燃都有不利影響，如：增韌劑、填充/增強(qiáng)料、某些潤(rùn)滑劑

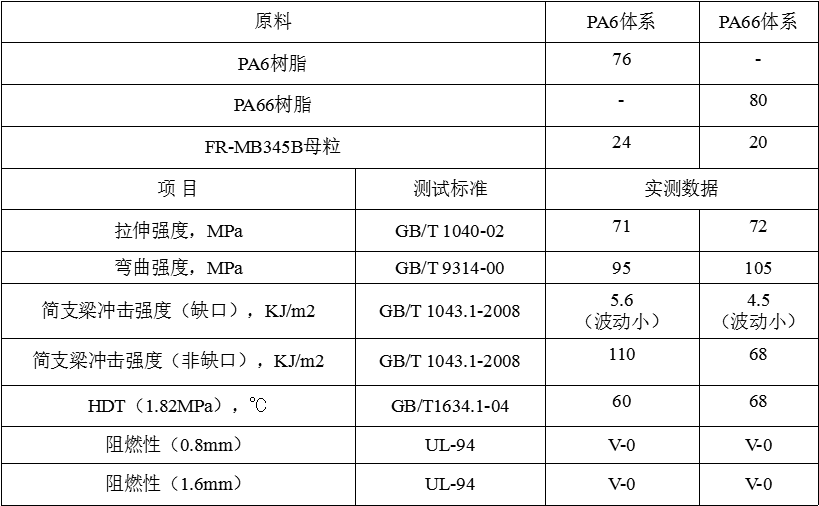

參照用量

PA6中的劑量：V-210-12%；

V-024-26%。

PA66中的劑量：V-28-10%；

V-020-22%。

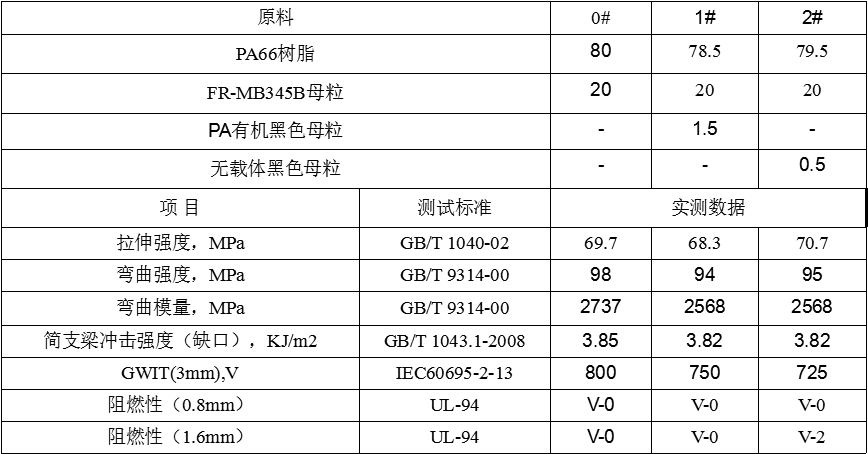

黑色母粒對(duì)HFFR-MB345B在PA66中應(yīng)用的影響

結(jié)論：

黑母料對(duì)MCA母料的阻燃性能有一定的不利影響，有機(jī)黑母料比炭黑母料小。

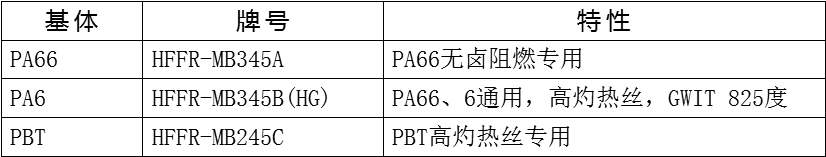

其他種類MCA阻燃母粒

其他種類MCA阻燃母粒
