上周

                                                       有個剛?cè)胄凶枞紕┎少徣Φ男⌒值?/span>

                                                       忽然打我電話問了我一個問題

楊哥，阻燃母料和阻燃母粒是同一個東東嗎？                                                                你怎么會這么問？

        經(jīng)過仔細詢問，原來是這位小弟去采購阻燃母料，但拿到發(fā)票的時候卻發(fā)現(xiàn)在品目欄里面赫然寫著“阻燃母粒”，擔心兩者不一致會有問題，于是想到了已經(jīng)在阻燃材料產(chǎn)業(yè)瀚海浮沉多年的我。

那么，阻燃母料是不是阻燃母粒呢？這兩者跟阻燃劑之間又是什么樣的關(guān)系呢？

事實上，母粒全名叫塑料母粒，也稱母料，是一種塑料加工助劑（當然也有人認為阻燃劑屬于阻燃添加劑，而阻燃母粒則是一種阻燃材料）。它由超量的化學助劑、載體樹脂和分散劑等組成。

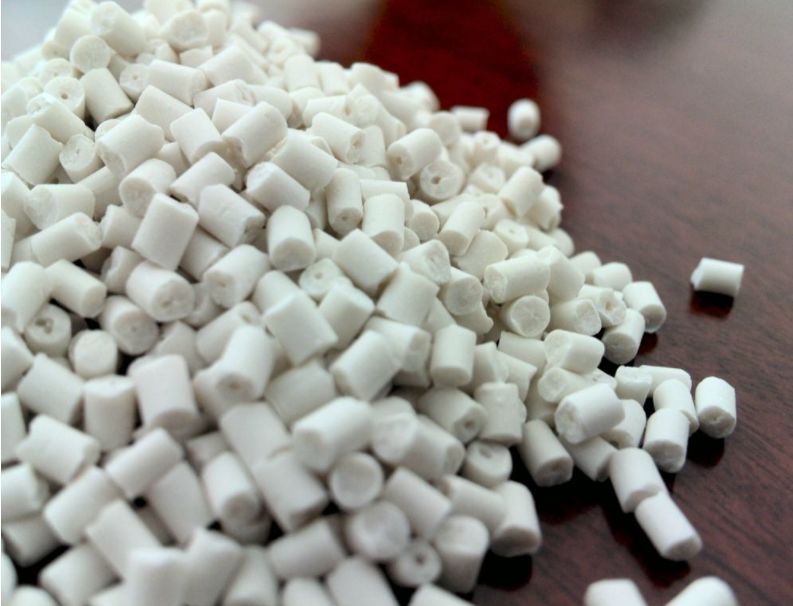

阻燃母料是指將超量的阻燃劑均勻載于樹脂中而得到的聚集體。阻燃母粒中阻燃劑的濃度通常是50%--90%不等。通常采用共混設(shè)備將阻燃劑與樹脂載體和助劑通過熔融共混的方式將阻燃劑均勻地分散到樹脂基體中，然后再通過擠出和造粒設(shè)備生產(chǎn)阻燃母粒。

那么，根據(jù)上面對阻燃母粒的制備方法中我們可以知道，阻燃母料是將阻燃劑與載體樹脂共混造粒成的一種新的助劑，阻燃母料中包含阻燃劑。阻燃劑與阻燃母料的功能是相似的，都是用于提升某種材料的阻燃性能。那么又產(chǎn)生了一個新的疑問：

為什么不直接使用阻燃劑，而非要做成阻燃母粒呢？

答案要從阻燃母料的優(yōu)點說起。阻燃母料相比較阻燃劑而言，無論在存儲和加工過程中都具有更加良好的表現(xiàn)。主要有6點：

1、使用起來比阻燃劑粉體容易操作、計量和輸送；

2、生產(chǎn)環(huán)境好、更衛(wèi)生環(huán)保;

3、已經(jīng)經(jīng)過一輪擠出分散，使用時分散會更好，可以提升生產(chǎn)效率并且能提升材料的性能;

4、尤其適用于一些擠出領(lǐng)域，已加工分散;

5、可以將多種助劑按照比例做成特定阻燃功能母料;

6、母粒的大小與樹脂材料粒子大小相近，減速阻燃劑分層，下料不均勻現(xiàn)象。

目前，阻燃母料已被廣泛的應用于纖維、塑料行業(yè)。

了解完阻燃母料的優(yōu)勢，我們繼續(xù)來了解下在阻燃母料的生產(chǎn)制造中，有哪些注意事項呢？

首先，阻燃劑是阻燃母料中***為重要的原料， 在阻燃母料中選用阻燃劑需要重視。

主要注意幾點：

1、阻燃性能優(yōu)良、***，且盡量不產(chǎn)生或少產(chǎn)生二次污染；

2、阻燃劑與樹脂及其他助劑不發(fā)生化學反應，呈化學惰性；

3、有良好的相容性，能很好地分散在樹脂中形成均相體系；

4、良好的熱穩(wěn)定性，阻燃劑的分解溫度應高于樹脂的加工溫度而低于樹脂的分解溫度；

5、不一定會降低或嚴重影響被阻燃塑料的物理力學性能；

6、充分認識并利用阻燃劑之間并用時的協(xié)同效應(作用)。

阻燃劑常選擇通常有機鹵化物-無機阻燃劑復合體系、有機鹵化物-助阻燃劑銻化合物，消煙劑氧化鋁等復合體，以產(chǎn)生協(xié)同效應。主阻燃劑有機鹵化物常用的有八溴醚、四溴雙酚A、十溴二苯醚、六溴環(huán)十二烷等，其阻燃效果優(yōu)良。無機阻燃劑主要有氫氧化鋁、氫氧化鎂等，它們成本低，無二次污染，但阻燃效果差。助阻燃劑主要是三氧化二銻和二氧化鋁(兼消煙劑)等。除了含鹵阻燃劑外，受環(huán)保法律法規(guī)等影響，目前無鹵阻燃母料也比較多，常見的包括尼龍MCA阻燃母料，尼龍紅磷阻燃母料，PP三嗪膨脹型阻燃母料。

第二，載體樹脂是阻燃母料的基體，主要對阻燃劑起包覆粘結(jié)作用，使阻燃母料成粒并有一定強度。

制備阻燃母料時，所選用的載體必須與樹脂有良好的相容性，***與被阻燃樹脂屬于同類，而且熔體流動速率要大，便于在成型加工過程中較好地分散。同時，可填充性要高，可以***限度地承載阻燃劑與助劑等。聚烯烴及其共聚物，如LDPE，HDPE、PP、LLDPE等都可作聚烯烴阻燃母料的載體。而苯乙烯類阻燃母料的載體樹脂可選用CPE、EVA.、ACR、SBS，由于這類載休樹脂相容性廣泛，可與幾乎所有樹脂相容。

第三，在制備阻燃母料時，一般需要添加分散劑、潤滑劑和其他助劑。

在選用助劑時，***選用分子中含有阻燃元素的分散劑和潤滑劑，盡量避免使用固體石蠟、聚乙烯蠟或礦物油等易燃物質(zhì)。阻燃劑在成型加工過程中易受熱分解，高分子材料在成型加工過程中以及日常使用中，也易因受光、熱而老化，因此，在生產(chǎn)阻燃母粒的過程中，還應加入適量的抗氧劑和熱穩(wěn)定劑。

此外，通常還會對母料生產(chǎn)的工藝有一定的要求。制造添加型阻燃母料，主要有密煉機法、反應釜法和擠出機造粒法。擠出機造粒法具有加工容易、管理方便、對工作環(huán)境污染小等優(yōu)點，在實際生產(chǎn)中應用較多。

相對于生產(chǎn)塑料改性料，通過制備阻燃母料的方法生產(chǎn)阻燃材料，能夠提高阻燃劑的分散性，從而起到更好的阻燃效果。目前市場上的阻燃母料的品種、品質(zhì)和應用范圍較多，但隨著阻燃材料不斷的蓬勃發(fā)展，阻燃母料也將有較大的發(fā)展空間。

                                                                                       厲害，這就明白啦                                                  有問題，找上海安凸
